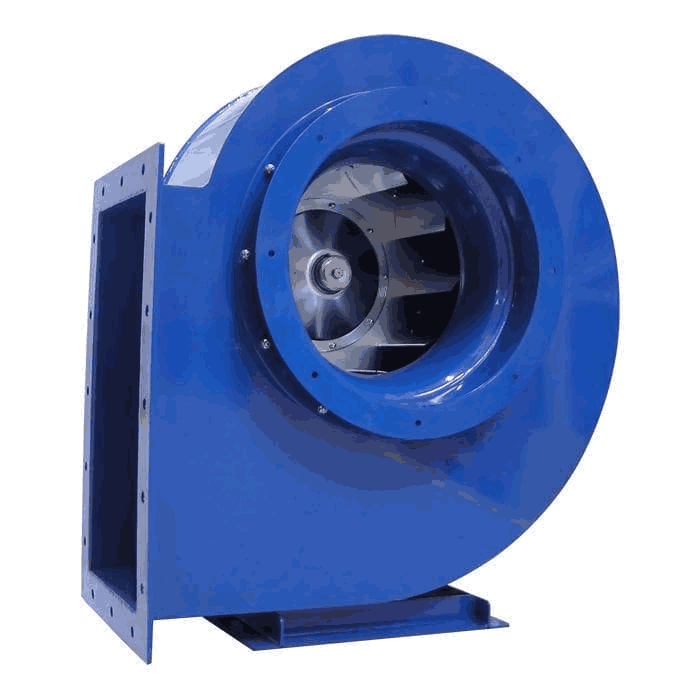

Cómo calcular el caudal de aire y la presión estática de un ventilador centrífugo

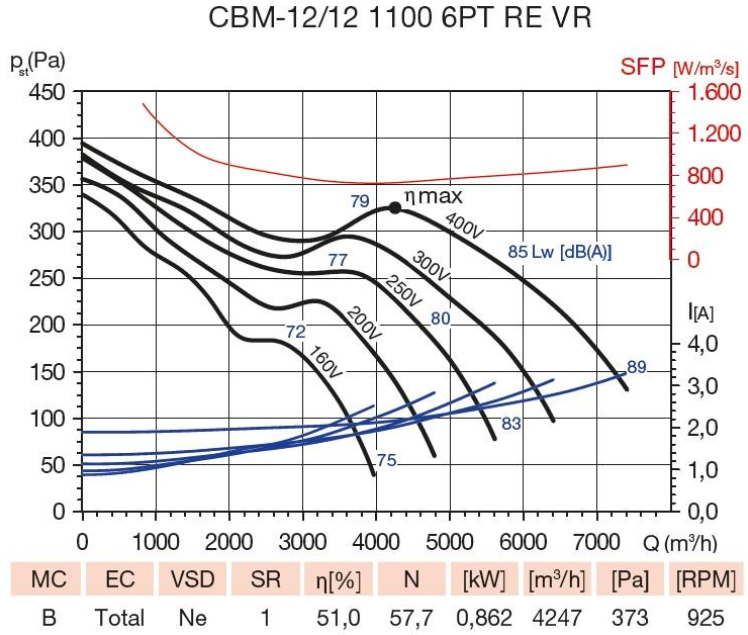

En ingeniería de ventilación industrial y HVAC, los dos parámetros más importantes para seleccionar un ventilador centrífugo son caudal de aireypresión estática. Muchos proyectos fallan no porque el ventilador sea de tamaño insuficiente, sino porque el caudal de aire se calcula sin considerar la resistencia del conducto, filtros, serpentines, compuertas o codos. Un ventilador centrífugo debe suministrar el volumen de aire requerido mientras supera la resistencia total del sistema, por lo que el caudal de aire y la presión estática siempre deben calcularse juntos durante el diseño del sistema. Según los estándares de rendimiento de ventiladores industriales y la práctica de ingeniería HVAC, el punto de operación real de un ventilador está determinado por la intersección de la curva del ventiladory elcurva de resistencia del sistema, lo que hace que los cálculos precisos sean esenciales antes de seleccionar cualquier soplador centrífugo industrial.

Comprender el caudal de aire y la presión estática antes de la selección del ventilador

El caudal de aire se refiere al volumen de aire desplazado por un ventilador centrífugo en un período específico y se expresa comúnmente en m³/hoCFM. Determina cuánto aire fresco, aire de extracción o aire de proceso puede suministrar su sistema de ventilación. La presión estática, medida en Pa representa la resistencia que el ventilador debe superar a medida que el aire viaja a través de conductos, filtros, intercambiadores de calor, silenciadores, compuertas y otros componentes de ventilación. Un ventilador de alto caudal no es necesariamente adecuado para un sistema de alta resistencia, por lo que instalaciones industriales como plantas químicas, talleres de fabricación, laboratorios, hospitales y sistemas de climatización comerciales suelen depender de ventiladores centrífugos en lugar de ventiladores axiales para aplicaciones de ventilación por conductos.

Una forma práctica de entender la relación es sencilla: el caudal de aire le indica cuánto aire necesita, mientras que la presión estática le indica qué tan difícil es mover ese aire. Ambos valores deben coincidir con el rango de funcionamiento indicado en la curva de rendimiento del fabricante para garantizar eficiencia, operación estable y bajo consumo energético.

Paso 1: Calcular el caudal de aire requerido del ventilador centrífugo

La primera etapa de la selección del ventilador es determinar la tasa de ventilación necesaria. Para edificios industriales, el caudal de aire se calcula comúnmente utilizando el volumen de la sala y los cambios de aire por hora (ACH) requeridos. La fórmula básica de ingeniería es:

Por ejemplo, imagine un taller de fabricación que mide 30 m × 20 m × 6 m. El volumen total de la sala es 3600 m³. Si el proceso requiere 12 cambios de aire por hora， el caudal de aire requerido se convierte en:

Esto significa que el ventilador centrífugo debería ser capaz de entregar aproximadamente 43.200 m³/h bajo la presión operativa requerida. Este método de cálculo se utiliza ampliamente en fábricas, almacenes, edificios comerciales, estacionamientos y proyectos de ventilación industrial porque refleja directamente la demanda de ventilación del espacio ocupado.

Para proyectos que implican refrigeración de equipos o extracción de procesos, el flujo de aire puede determinarse en su lugar a partir de la carga térmica o los requisitos de producción, pero el objetivo sigue siendo el mismo: establecer el volumen de aire objetivo antes de calcular la resistencia.

Paso 2: Calcular la presión estática total en el sistema de conductos

Una vez determinado el flujo de aire, la siguiente tarea es calcular la presión estática total. A diferencia del caudal de aire, la presión estática no se mide a partir de un único componente: es la suma de todas las pérdidas de presión en todo el sistema de ventilación. La fricción en los conductos, los codos, los conectores flexibles, los filtros de aire, las baterías de enfriamiento, las compuertas, las rejillas y los difusores terminales contribuyen a la resistencia. Las guías de ingeniería de HVAC recomiendan sumar estas pérdidas de presión individuales y luego incluir un margen de seguridad de aproximadamente 10–15% para una selección confiable del ventilador.

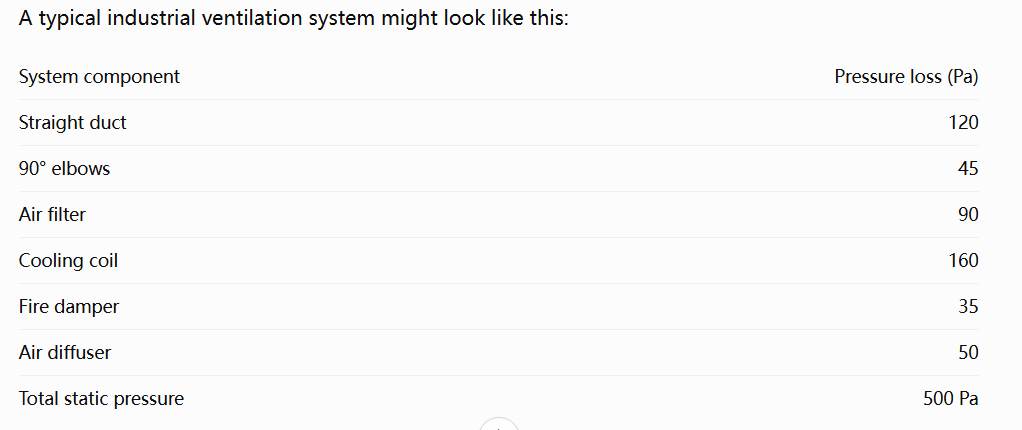

Por lo tanto, la presión estática externa total es de 500 Pa. En lugar de seleccionar un ventilador de 500 Pa exactos, los ingenieros suelen elegir un modelo clasificado en torno a 550–575 Pa para compensar las tolerancias de instalación y la carga futura del filtro. Esto ayuda a mantener un caudal de aire estable durante la vida útil del equipo.

Presión de velocidad, presión total y por qué son importantes

Muchos ingenieros confunden la presión estática con la presión total, pero describen características diferentes del aire en movimiento. La presión total consiste en presión estática más presión de velocidad, mientras que la presión de velocidad representa la energía cinética creada por la velocidad del flujo de aire. La relación se expresa como:

Donde Pt es la presión total, Ps es la presión estática, y Pv es la presión de velocidad. Durante las mediciones en campo, los técnicos suelen utilizar un tubo de Pitot o un instrumento de presión diferencial para obtener la presión total y estática, luego calculan la presión de velocidad antes de determinar el flujo de aire. Los procedimientos de prueba de la industria también definen la presión estática del ventilador utilizando mediciones de entrada y salida en lugar de simplemente restar las presiones del conducto, lo que garantiza la coherencia con las curvas del fabricante del ventilador.

Para los sistemas de conductos, la velocidad del aire se puede estimar a partir de la presión de velocidad, y el flujo de aire se obtiene multiplicando la velocidad por el área de la sección transversal del conducto. Este método de medición se utiliza comúnmente durante la puesta en marcha y el equilibrio y prueba de HVAC.

Ejemplo práctico: selección de un ventilador centrífugo industrial

Considere un taller de producción farmacéutica que requiere ventilación de extracción continua. El caudal de aire requerido calculado es de 18.000 m³/h, y las pérdidas de presión se estiman de la siguiente manera:

• Conductos: 150 Pa

• Filtro HEPA: 180 Pa

• Sección de serpentín: 120 Pa

• Compuertas y accesorios: 70 Pa

La presión estática total es igual a 520 Pa. Después de añadir un margen de ingeniería del 10 %, la presión de diseño se convierte aproximadamente en 570 Pa. Por lo tanto, el ventilador correcto es no el modelo con el mayor caudal de aire, pero el ventilador centrífugo cuya curva de rendimiento pasa por 18.000 m³/h a aproximadamente 570 Pa. Este punto de funcionamiento proporciona la mayor eficiencia mientras evita una potencia excesiva del motor y un consumo innecesario de energía.

Uso de las leyes de afinidad de ventiladores para predecir el rendimiento

Una de las mayores ventajas de los ventiladores centrífugos es que su rendimiento sigue las leyes de afinidad de ventiladores. Estas leyes permiten a los ingenieros estimar cómo cambian el flujo de aire, la presión y la potencia cuando se ajusta la velocidad del ventilador mediante un variador de frecuencia (VFD). Las relaciones son:

Esto significa que el flujo de aire aumenta proporcionalmente con la velocidad de rotación, la presión estática se eleva al cuadrado de la velocidad y la potencia del motor aumenta al cubo de la velocidad. Por ejemplo, aumentar la velocidad del ventilador en 20% eleva el flujo de aire aproximadamente en 20%, la presión estática en aproximadamente 44%, y la demanda de potencia en casi 73%. Estas relaciones explican por qué los ventiladores centrífugos controlados por VFD pueden lograr ahorros energéticos sustanciales al operar por debajo de la velocidad máxima en sistemas de climatización comercial y ventilación industrial.

Errores comunes al calcular el flujo de aire y la presión estática

Muchos proyectos de ventilación experimentan un flujo de aire insuficiente porque se subestima la presión estática durante el diseño. Los tramos de conductos largos, los codos adicionales, los filtros sucios y las compuertas mal seleccionadas a menudo aumentan la resistencia más allá de la estimación original. Otro error común es seleccionar un ventilador basándose únicamente en el caudal máximo de aire sin verificar la curva de rendimiento a la presión requerida. En la práctica, el caudal máximo de aire anunciado suele medirse en condiciones de aire libre, mientras que los sistemas de climatización reales siempre funcionan contra una resistencia externa. Por lo tanto, una selección adecuada de un ventilador centrífugo debe comenzar con cálculos precisos del caudal de aire, continuar con una estimación detallada de la presión estática y finalizar con la verificación del punto de funcionamiento en la curva de rendimiento del ventilador del fabricante.

Elija el ventilador centrífugo adecuado para su proyecto de climatización

Ya sea que esté diseñando una unidad de tratamiento de aire comercial, un sistema de ventilación industrial, una red de extracción para sala limpia o un proyecto de ventilación de procesos industriales, calcular correctamente el flujo de aire y la presión estática es la base para una selección confiable de ventiladores. En Shunda HVAC, fabricamos ventiladores centrífugos de alta eficiencia, sopladores centrífugos de FRP, ventiladores industriales de álabes curvados hacia atrás, ventiladores centrífugos de acero inoxidable y soluciones personalizadas de ventilación HVAC para proyectos industriales en el Sudeste Asiático y a nivel global. Al ajustar con precisión el flujo de aire, la presión estática y las curvas de rendimiento del ventilador, los ingenieros pueden lograr mayor eficiencia, menores costos operativos y una vida útil más prolongada del equipo.

Para una selección personalizada, comuníquese con Shunda HVAC con su flujo de aire (m³/h),presión estática (Pa), disposición de conductos y aplicación. Nuestro equipo de ingeniería puede recomendar el modelo de ventilador centrífugo más adecuado y brindar soporte técnico completo para su proyecto.
